Zerlegter, rahmenloser Schiebetürkasten

Anwendungsgebiete:

LineaSet

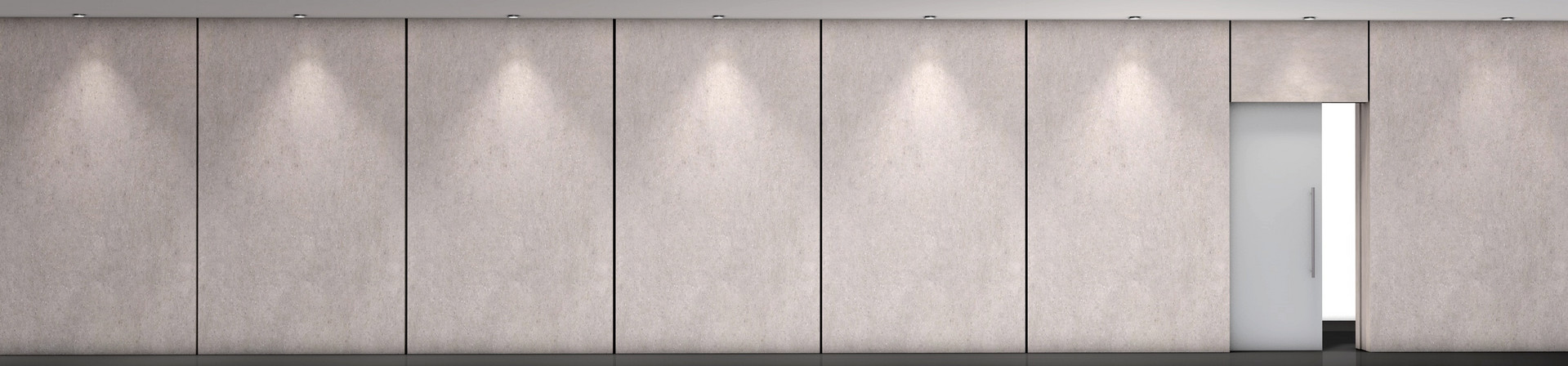

LineaSet ist ein zerlegter Schiebetürkasten für in der Wand laufende Schiebetüren und ist universell einsetzbar in Verbindung mit Holz-, Aluminium- oder Stahlzargen. Für eine unauffällige Optik kann der Durchgang mit einer Gipskartonverkleidung rahmenlos gestaltet werden.

Über eine optionale Stahl-Revisionsblende ist der Ein- und Ausbau des Türblattes jederzeit ohne Beschädigungen der Gipskarton-Wand möglich. Die Laufschienen bei der LineaSet sind revisionierbar, dadurch kann der Sitz des Schienenstoppers nachträglich geändert werden.

Es besteht die Möglichkeit, einen Automatik-Antrieb oder eine andere Laufschiene für ein schwereres Türblatt einzubauen (Schiebetürbeschlag ALU 100 BOS bis 100 kg Türblattgewicht).

Technische Details
Ausführung: zerlegt

Material: Stahlblech verzinkt

für Glas- und Holztürblatt lieferbar

mit revisionbarer Laufschiene

Optionale Ausstattungen
Stahl-Revisionsblende: Ein- und Ausbau des Türblattes im Gegensatz zur üblichen Gipsblende jederzeit ohne Beschädigung der Wand möglich

Gipskartonverkleidung für die Leibungen und den Sturz

Türdämpfung Softslide

Push-to-close T-Master

Basisanker als kostengünstige Befestigungsmöglichkeit auf dem Rohfußboden für die nötige Stabilität für den Einbau vor Estrich-Verlegung

Teleskopanker für erhöhte Stabilität zur Montage vor Estrich-Verlegung

PlankoFix zur einfachen, mittigen Positionierung des 75 mm tiefen Schiebetürkastens auf einem 100 mm UA-Profil

Downloads

Info-Flyer LineaSet (PDF)

Informationen zu revisionierbaren Laufschienen (PDF)

	Ständerwerk, zerlegt, mit Revisionsblende	Ständerwerk, zerlegt, ohne Revisionsblende	Ständerwerk, zerlegt, mit Automatik-Antrieb
LineaSet	Info-Flyer (PDF)
	Zeichnung (PDF)	Zeichnung (PDF)	Zeichnung (PDF)
	Zeichnung (DWG)	Zeichnung (DWG)	Zeichnung (DWG)
	Revit-Familie (RFA)
	Zusammenbau LineasSet (PDF)
	Montageanleitung (PDF)

LineaECON5	Info-Flyer (PDF)
	Zeichnung (PDF)
	Zeichnung (DWG)
	Montageanleitung (PDF)
